流阻小、流量系數大，密封性能好
具有Chao強的耐用性及可靠性
采用無油潤滑，確保傳動軸不摩損
結構簡單緊湊，加工方便

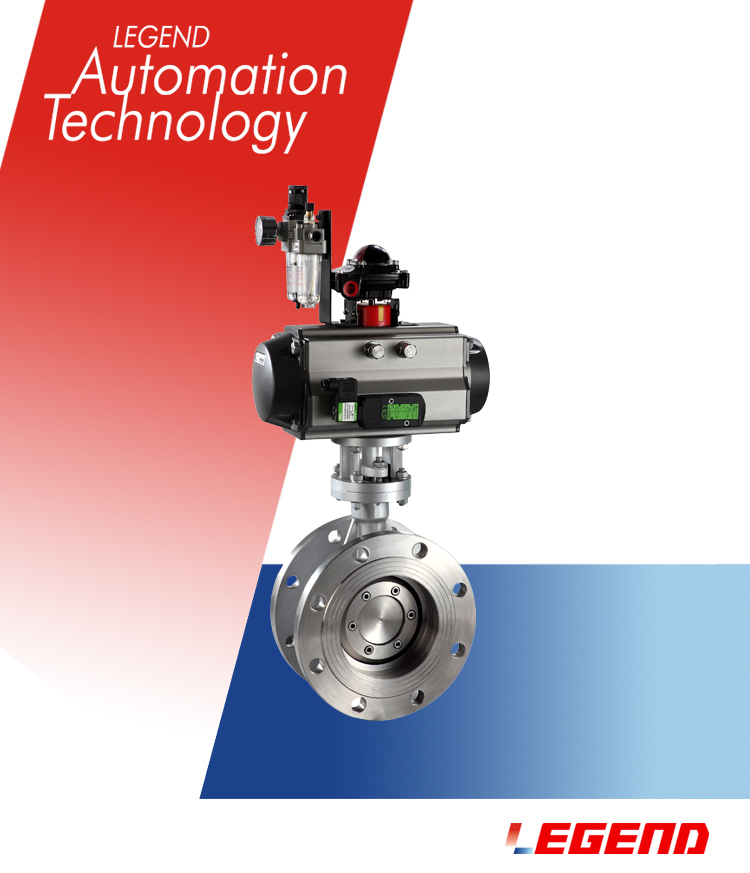

本公司的單作用氣動三偏心硬密封法蘭蝶閥是由采用引進型氣動執行器與三偏心密封蝶閥閥體組成。氣動調節蝶閥具有結構簡單緊湊，加工方便，易制成大口徑，氣動調節蝶閥具有自清洗作用，阻力系數小，流通能力大。外加配閥門定位器，輸入控制信號(4-20mADC)及0.4-0.7MPa的氣源即可控制運轉。氣動調節蝶閥適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達零泄露），高溫高壓工況可選用三偏心硬密封閥體。氣動調節蝶閥是自動化控制系統中調節流量和截斷流體的Zui佳裝置。因此氣動調節蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
（1）簡單、體積小、重量輕、流阻小、流量系數大，密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元。
（2）氣動調節蝶閥采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度(0-90°任意角度)，具有較好的調節控制流量等參數。
（3）氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有Chao強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
| 公稱通徑DN(mm) | 50～1200 |
|---|---|
| 公稱壓力 | PN0.6、1.6、2.5MPa |
| 連接形式 | 法蘭式、對夾式 |
| 閥板形式 | 垂直板式 |
| 流量特性 | 近似快開型 |
| 動作范圍 | 0～90° |
| 泄露量 | 按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
| 基本誤差 | 帶定位器：小于全行程的±2% |
| 回差 | 帶定位器：小于全行程的2% |
| 可調范圍 | 50:1 |
| 配置執行機構 | PI-TORK、BTS系列單雙作用氣動執行器 |
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 |
| 執行器型號 | PI-TORK、BTS系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，An全可靠；大口徑閥門采用系列G型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
| 設計標準 | GB/T2238-1989 |
|---|---|
| 法蘭連接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 結構長度 | GB/T12221-1989 |
| 壓力試驗 | GB/T13927-2000；JB/T9092-1999 |
| 零件名稱 | 材料名稱 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
| 密封圈 | 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 公稱通徑DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低壓氣密試驗 | 0.5～0.7 | ||||
| 適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | ||||
