一、概述：

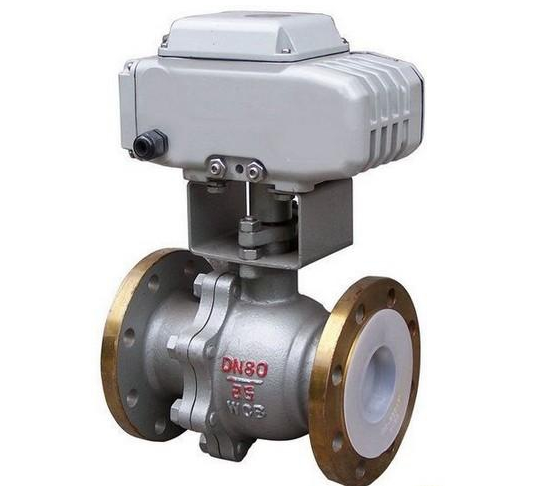

三向電動蝶閥由高精度電動致動器和三向蝶閥組成。電動球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。電動蝶閥屬于電動閥門和電動調節閥中的一個品種。電動蝶閥連接方式主要有：法蘭式和對夾式；電動蝶閥密封形式主要有：橡膠密封和金屬密封。電動蝶閥通過電源信號來控制蝶閥的開關。它是一種旋切調節式三向電動蝶閥。結構緊湊，重量輕，維修方便。三向電動蝶閥廣泛應用于燃?xì)?、液體、蒸汽、油等腐蝕性介質的管道自動化控制。

本實用新型結構緊湊，外形美觀，密封性能好.它可以改變管道中介質的流動方向。兩個相互垂直的通道也可以連接或關閉。

四氣門密封三通蝶閥外形美觀，結構緊湊。它不僅可以切換介質的流動方向，還可以將三個通道相互連接。目前，它還可以關閉任何通道并連接另外兩個通道以實現靈活控制。流水線中的媒體匯合或分裂。

三通電動蝶閥的介質流動原理

三向蝶閥分為l型和t型。

L型三通電動蝶閥適用于介質流向的切換，可相互垂直連接兩個通道： t型三通電動蝶閥適用于介質分流、匯流或流向切換，T型通道可使三個通道相互連接或相互連接，三通電動蝶閥一般采用兩座結構，或根據用戶要求采用四座結構。

三或三通電動蝶閥

電動執行機構類型：角行程電動執行機構。

技術參數和性能：請參考相應驅動器和閥門定位器的規范。

控制精度：0.1%~3.1%可調。

接受控制信號：0~10mA.DC，4~20mA.DC或1~5V.DCv

按鍵選擇：1。當輸入信號中斷時，“中斷”模式（開、關、關）

2、正逆動作選擇

3、控制精度選擇。移動裝置全開、閉合位置的自動定位和標定，方便準確。

根據輸入信號和電子裝置的位置，自動定位智能步進距離調整，以Yi制振蕩的準確性。

輸出電氣設備位置信號：4~20mA.DC對應電氣設備全閉和全開。
